Estaciones de regulación y medida

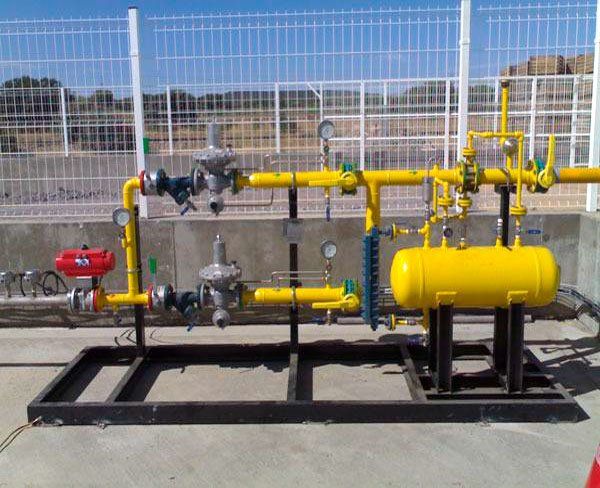

Las estaciones de regulación y medida (ERM) sirven para reducir, regular y medir la presión y el caudal del suministro de gas aguas abajo, garantizando un flujo uniforme, estable y continuo.
Para el diseño de una ERM, deberemos contar con los siguientes datos:
- Tipo de conexión a red de gas o planta de GNL.
- Caudal Nm³/h necesario.
- Presión de entrada en bar.
- Presión mínima de garantía de la red.
- Presión de salida en bar.
- Simple o doble línea de regulación.
- Contaje con o sin By-pass.
- Corrector de contaje (ajusta la lectura teniendo en cuenta la presión y temperatura).
- Espacio disponible.

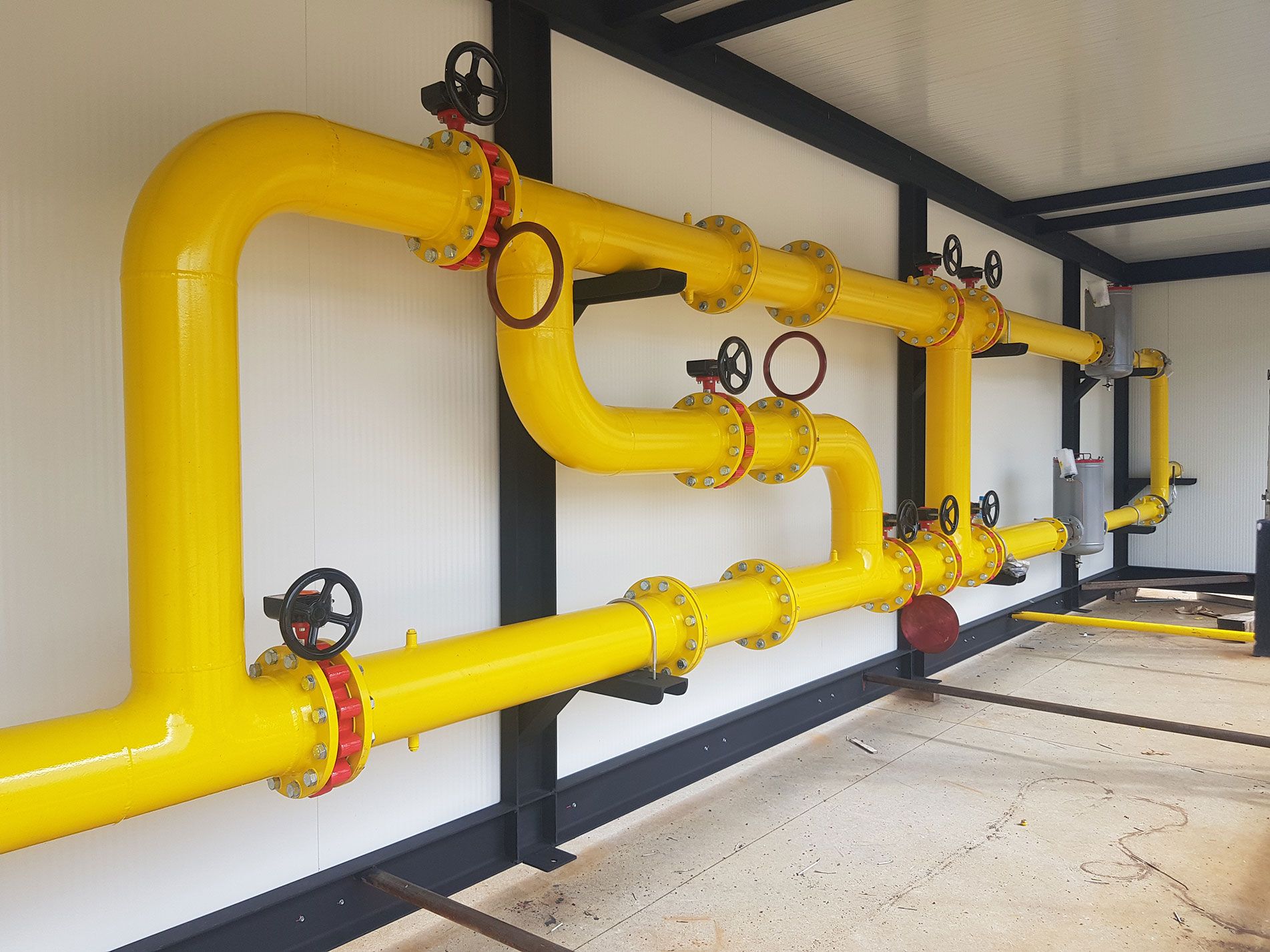

Fabricación de ERM a medida
En Montajes Hidrogas fabricamos las ERM con entrada en alta presión (AP) y salida en media presión (MP), según norma UNE 60620. Las mismas se componen de los siguientes elementos:
- Junta dieléctrica a la entrada y salida de la ERM (protección contra pares galvánicos).
- Válvulas de esfera en la entrada y válvulas de mariposa en la salida de la ERM.
- Filtro de bujía, con manómetro de presión diferencial.
- Válvula de seguridad por máxima presión.
- Regulador de presión con VIS (con seguridad por máxima y mínima presión).
- Válvula de escape (VES).
- Contador de gas (carrete contador) y corrector de volumen PTZ.
- Manómetros a la entrada y a la salida.
- Termómetro de capilla.
Dependiendo del tipo de regulador y contador, fabricamos la estructura del armario autoportante y con tractel o polipasto, con rodamientos y carril para facilitar la maniobra de montaje/desmontaje, así como el mantenimiento y calibraciones futuras.
Pruebas de seguridad de las ERM
Pruebas RX en soldaduras en alta presión
La zona de alta presión (tramo desde la válvula de acometida y los reguladores de presión) tiene la misma consideración que la red de distribución o canalización, por lo que se deben efectuar las pruebas descritas en la norma UNE 60310.
- El procedimiento homologado de soldadura se determina en cada caso según diámetro, tipo de brida o accesorios (a tope, socket weld…). Los defectos en las uniones soldadas inspeccionadas se deben calificar según la Norma UNE-EN ISO 10675.
- Las uniones soldadas a tope se controlan mediante pruebas radiográficas en una proporción del 100%.
- Cuando las soldaduras son de tipo Socket Weld o en la soldadura a tope no es posible, estas se sustituyen por ensayos no destructivos (en este caso, por líquidos penetrantes).
Pruebas de resistencia mecánica y estanqueidad
La prueba conjunta de resistencia mecánica y estanqueidad se efectúa para encontrar posibles fugas bajo la norma UNE 60310.
Se realiza a una presión superior a la MIP (MIP=1,3 x MOP) y dura como mínimo 24 h a partir del momento de estabilización de la presión de prueba. Se registra e imprime mediante un registrador de presión/temperatura calibrado y homologado según el rango de presión de la prueba; dicho registro se acompañará junto con la documentación técnica de la ERM.
Pruebas de funcionamiento: presiones y disparos
Finalizadas las pruebas necesarias, comprobamos el correcto funcionamiento de los diferentes componentes de la ERM.
Comprobamos el funcionamiento de los reguladores, taramos la presión de salida deseada, así como las presiones de disparo de la Vis de máxima y mínima. Posteriormente, se mantiene el regulador a caudal cero y se comprueba que mantenga la presión estable. Revisamos el funcionamiento de la válvula de escape (VES), termómetros, filtros, válvulas…

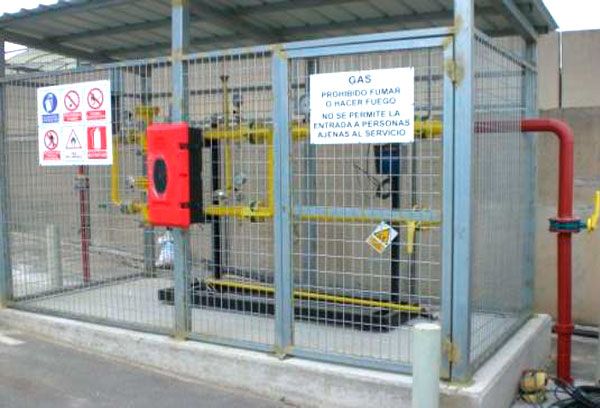

Proyectos personalizados para estaciones de regulación y medida
En Montajes Hidrogas diseñamos, fabricamos e instalamos ERM adaptadas a todo tipo de presiones, caudales e infraestructuras (industrias, cogeneraciones, ciclos combinados y demás consumos, con conexión a la red de Gas Natural).
Se fabrican y homologan en conjunto, con proyecto, pruebas, radiografías, trazabilidad de materiales, reguladores, contadores…
A petición del cliente, se pueden fabricar, instalar y legalizar con proyectos llave en mano.
En zonas de costa o industriales, con condiciones medioambientales agresivas, fabricamos todo el conjunto de la ERM en acero inoxidable AISI 316 L.
